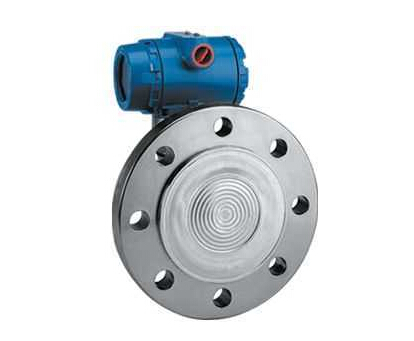

3351lt型法蘭式液位變送器 3351lt型法蘭式液位變送器的安裝法蘭標準按ansi，法蘭有3〃和4〃規格，法蘭等級分為 150lb（2.5mpa）及300lb （5.0mpa），法蘭安裝尺寸見下圖表。如用戶采用gb9116-88標準，則dn=80、100、 pn=2mpa請注明。接液膜片材料有316l、哈氏c-276、蒙耐爾、鉭 等。用戶不注明，時以3〃150lb安裝法蘭及接液膜片材料31供貨。
|
法蘭尺寸
|
螺栓孔
|
|||||||
|
尺寸
|
規格
|
直徑
|
a
|
b
|
c
|
數目n
|
直徑d
|
分布直徑d1
|
|
3"
|
1501b
|
190
|
30
|
66
|
127
|
4
|
19
|
152
|
|
4"
|
1501b
|
228
|
30
|
89
|
157
|
8
|
19
|
190
|
|
3"
|
3001b
|
210
|
35
|
66
|
127
|
8
|
22
|
168
|
|
4"
|
3001b
|
254
|
38
|
89
|
157
|
8
|
22
|
200
|
