概述

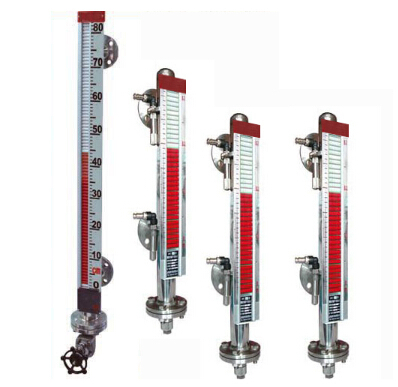

UZ系列磁翻柱液位計是公司引進吸收國外同類產品，并加以提高研制生產的產品。 基本型UHZ磁性浮子液位計 系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上、下限報警和控制，配上LB型液位變送器，可將液位、界位信號轉換成二線制4～20mADC標準信號，實現遠距離檢測、指示、記錄與控制。系列產品廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。磁性翻板液位計的簡介
安裝
磁翻板液位指示器安裝在桶槽外側或上面，用以指示和控制桶槽內的封形式可根據需要加裝排污閥。接續法蘭可接受定制液位高度的一種控制儀表，指示器由磁性色片組成，當本體管內的磁性浮球隨液位上升時色片翻轉，即可顯示液位高度。也可在本體管上加裝磁性技術'>開關或遠傳變送器，輸出開關信號或模擬量信號。適合用于高溫、高壓、耐腐蝕等場合，可就地顯示和遠程控制。本體管采用無縫鋼管,連接管處采用拉孔焊接,內部無劃痕。安裝方式可選擇側裝和頂裝，本體下端密封。
選購
本產品又稱磁性液位計,磁翻柱液位計,磁浮子液位計[1],它是利用磁藕合原理進行工作的,產品彌補了玻璃管液位計不能在高溫高壓下工作且易碎的多重缺點.
有側裝和頂裝二種安裝方式,無論那種方式都可以捆綁遠傳裝置,使液位計即可以就地顯示液位,又可以遠程監控液位.捆綁后的磁翻板液位計可稱為遠傳型磁翻板液位計.
制作磁翻板液位計的工藝雖然很簡單,但磁翻板液位計作為計量?jī)x表,特別是遠傳型磁翻板液位計，如果未經質監局審核,沒有生產許可證,產品質量是難以得到保證的.因此,采購磁翻板液位計要選擇有生產許可證且信譽好的廠家,價格可能略高一點,但產品質量有保證,售后服務有保證。
使用
玻璃板液位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，并保證操作人員安全。
翻柱側裝式磁性液位計
磁性浮子式液面計安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性?xún)x表。由于具有磁性藕合隔離器密閉結構。尤其適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。
選擇磁性液位計應該考慮的因素 選擇液位計時應考慮以下因素：(1)測量對象，如被測介質的物理和化學性質，以及工作壓力和溫度、安裝條件、液位變化的速度等；(2)測量和控制要求，如測量范圍、測量(或控制)精確度、顯示方式、現場指示、遠距離指示、與計算機的接口、安全防腐、可靠性及施工方便性?！?br />
給水工程中常用的液位計及選型要點如下：
a. 浮球式液位計
在液體中放入一個空心的浮球，當液位變化時，浮球?qū)a(chǎn)生與液位變化相同的位移?？捎脵C(jī)械或電的方法來測得浮球的位移，其精確度為±(1~2)%，這種液位計不適用于高粘度的液體，其輸出端有開關控制和連續輸出。在凈水廠的設計中，多將此種液位計用于集水井的液位測量以控制排水泵的自動開停。
b.靜壓(或差壓)式液位計
由于液柱的靜壓與液位成正比，因此利用壓力表測量基準面上液柱的靜壓就可測得液位。根據被測介質的密度及液體測量范圍計算出壓力或壓差范圍，再選用量程、精確度等性能合適的壓力表或差壓表。這種液位計的精確度為±(0.5~2)%。
磁性液位計
[2]
c. 電容式液位計
在容器內插入電極，當液位變化時，電極內部介質改變，電極間(或電極與容器壁之間)的電容也隨之變化，該電容量的變化再轉換成標準化的直流電信號。其精確度為±(0.5~1.5)%。
電容式液位計具有以下優點：傳感器無機械可動部分，結構簡單、可靠；精確度高；檢測端消耗電能小，動態響應快；維護方便，壽命長。缺點是被測液體的介電常數不穩定會引起誤差。電容式液位計一般用于調節池、清水池等的液位測量?！?br />
當測量范圍不超過2m時，采用棒狀、板狀、同軸電極；當超過2m時，采用纜式電極。當被測介質為水時，采用帶絕緣層(可用聚乙烯)的電極。
d. 超聲液位計
超聲液位計的傳感器由一對發射、接收換能器組成。發射換能器面對液面發射超聲波脈沖，超聲波脈沖從液面上反射回來，被接收換能器接收。根據發射至接收的時間可確定傳感器與液面之間的距離，即可換算成液位。其精確度為±0.5%?！?br />
這種液位計無機械可動部分，可靠性高，安裝簡單、方便，屬于非接觸測量，且不受液體的粘度、密度等影響，因此多用于藥池、藥罐、排泥水池等的液位測量。但此種方法有一定的盲區，且價格較貴。
另外樓主講到磁翻板液位計，要考慮磁性材料的退磁問題，退磁導致液位計不能正常工作，測量結果也不能為操作人員信任。磁翻板液位計推薦選用的場合：高處不輕易接近讀取液位的場所，例如塔等。但不能只設置磁翻板液位計，要同時設置玻璃板液位計，磁翻板液位計只能做參考用。另外較重要的液位（與工藝安全、設備安全相關）例如，汽包液位，不推薦用磁翻板液位計。
