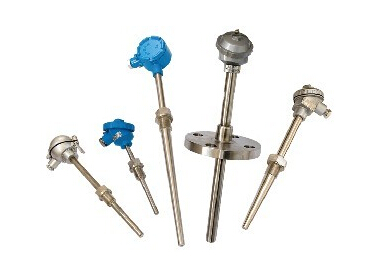

工業用隔爆鉑電阻是一種溫度傳感器。在工業自控系統中應用極廣，通過溫度傳感器，可將 控制對象的溫度參數變成電信號,傳遞給顯示、記錄和調節儀表,對系統實行檢測、調節和控制。在化工廠、生產現場常伴有各種易燃、易爆等化學氣體、 蒸氣，如果使用普通的鉑電阻非常 不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度傳感器，本廠生 產的隔爆鉑電阻產品適用在d ii bt4~d ii ct6 溫度組別區間內具有爆炸性氣體危險的場所內. 本廠生產的隔爆熱電偶采用引進元件作感溫元件，其技術性能符合 zby301-85工業鉑電技術 條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求 gb3836.1-83 、 gb3836.2-83 標準。 |
|
◆主要技術指標 |
|
量程規格 |
|
型號
|
分度號
|
測溫范圍℃
|
精度等級
|
允許偏差△ t ℃
|
|
wzp wzp 2 wzpk wzpk 2 |
pt100 |
-200~500 |
a 級 |
±（0.15+0.002|t|） |
|
b 級 |
±（0.30+0.005|t|） |
|
|
注：“ t ”為感溫元件實測溫度******值，雙支鉑電阻只供應 b 級 |
|
熱電阻允許通過電流 |
|
通過鉑電阻的測量電流******不超過 5ma 。 |
|
防爆類型和級組 |
|
防爆級組： d ii bt4 或 d ii ct4 ； d ii bt6 或 d ii ct6 |
|
外殼防護等級： ip54
|
|
原理結構 |
|
隔爆熱電阻和裝配式熱電阻的結構、原理基本相同，所區別的是，隔爆產品的接線盒（外殼 |
|
）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁 |
|
厚和機械強度，橡膠密封圈的熱穩定性符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣 |
|
體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散—傳爆。 |
|
由于產品采用上述防爆特殊結構，使產品完全符合使用在 d ii bt4 至 d ii ct6 防爆溫度 |
|
組別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。 |
|
電氣設備的類別、級別和溫度組別說明： |
|
電氣設備分為二類： i 類——煤礦井下用電氣設備； |
|
ii 類——工廠用電氣設備 |
|
防爆等級 |
|
隔爆熱電阻的防爆等級呆板其適用于爆炸性氣體混合物******安全間隙分為 a 、 b 、 c 三級。 |
|
溫度組別 |
|
隔爆熱帶內阻的溫度組別按其外露部分最高表面溫度分為 t1~t6 六組。 |
|
隔爆熱電阻的種類和規格 |
|
類別 |
型號 |
分度號 |
溫 度范圍℃ |
保護管材 料 |
熱響應時間 t0.5s |
公稱壓力 mpa |
結構 特征 |
規格 |
防爆 等級 |
|
總長 l （ mm ） |
插深 l （ mm ） |
|
鉑熱電阻 |
wzp-24sa |
pt100 |
-200~500 |
1cr18ni9ti 不銹鋼或0cr18ni12m02ti |
≤ 90 |
10 |
隔爆接線盒固定螺紋安裝 m27＊2 隔爆接線盒 固定法蘭安裝 |
250 350 400 450 550 650 900 1150 |
100 200 250 300 400 500 750 1000 |
d iibt4 d ii bt6 或d ii ct4d ii ct6 |
|
wzp2-24sa
|
|
wzp-44sa
|
6.4 |
|
wzp2-44sa
|
|
wzp -64s wzp2
|
1cr18ni9ti |
30 |
錐形保護管 m33＊2 |
250 350 450 |
100 200 300 |
|
|
|
|
隔爆鎧裝熱電阻的種類和規格 |
|
類別 |
型號 |
分度號 |
溫度范圍℃ |
保護管直徑d（mm） |
熱響應時間 t0.5s |
公稱壓力 mpa |
結構 特征 |
規格 |
防爆等級 |
|
總長l（mm） |
插深l （mm） |
|
鉑熱電阻 |
wzpk-24 wzpk2-24 |
pt100 |
-200-500 |
φ 6 或 φ 5 |
≤ 12 ≤ 8 |
10 |
隔爆接線盒固定螺紋安裝 m27＊2 |
300 350 450 550 650 900 1150 |
150 200 300 400 500 750 1000 |
d iibt4 d iibt6 或 d iict4 d iict6 |
|
wzpk-44wzpk2-44 |
6.4
|
隔爆接線盒固定法蘭安裝
|
|
